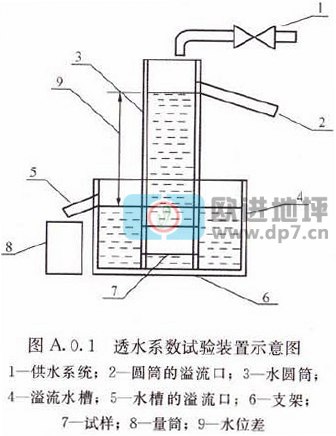

A.0.1透水水泥混凝土透水系數的試驗裝置宜按圖設置
A.0.2試驗設備與裝置應符合下列要求:
1水圓筒:設有溢流口并能保持一定水位的圓筒。
2溢流水槽:設有溢流口并能保持一定水位的水槽。
3抽真空裝置應能裝下試樣,并應保持9OkPa以上真空度。
A.0.2測量器具應符合下列要求:
1量具:分度值為1mm的鋼直尺及類似量具.
2秒表:精度為1s.
3量筒:容量為2L,最小刻度為1mL。
4溫度計:最小刻度為0.5℃。
A.0.4試驗用水應使用無氣水,可采用新制備的蒸餾水進行排氣處理,試驗時水溫宜為(20±3)℃。
A.0.5應分別在樣品上制取三個直徑為100mm,高度50mm的圓柱作為試樣。
A.0.6試驗宜按下列步驟進行:
1用鋼直尺測量圓柱試樣的直徑(D)和厚度(L),分別測量兩次,取平均值,精確至lmm,計算試樣的上表面面積(A)。
2將試樣的四周用密封材料或其他方式密封好,使其不漏水,水僅從試樣的上下表面進行滲透。
3待密封材料固化后,將試樣放入真空裝置,抽真空至(90±1) kPa,并保持30min,在保持真空的同時,加入足夠的水將試樣覆蓋并使水位高出試樣100mm.停止抽真空,浸泡20min,將其取出,裝入透水系數試驗裝置,將試樣與透水圓筒連接密封好。放入溢流水槽,打開供水閥門,使無氣水進入容器中,等溢流水槽的溢流孔有水流出時,調整進水量,使透水圓筒保持一定的水位(約150mm),待溢流水槽的溢流口和透水圓筒的溢流口的流水量穩定后,用量筒從出水口接水,記錄5min流出的水量(Q),測量3次,取平均值。
4用鋼直尺測量透水圓筒的水位與溢流水槽水位之差(H),精確至1mm。用溫度計測量試驗中溢流水槽中水的溫度(T),梢確至0.5℃。
A.0.7透水系數應按下式計算:
kT = (QL)/(AHt)
式中
kT——水溢為T℃時試樣的透水系數(mm/s);
Q——時間t秒內滲出的水量(mm3);
L——試樣的厚度;
A—試樣的上表面積(m㎡);
H—水位差;
t—時間.
試驗結果以3塊試樣的平均值表示,計算精確至1.0 X 10-2mm/s.
