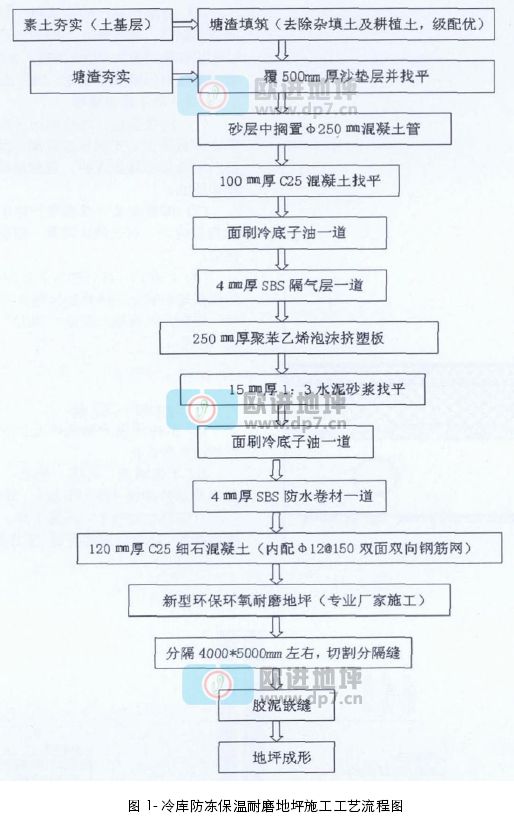

冷庫防凍保溫耐磨地坪施工工藝流程圖
5.2 施工要點
5.2.1 施工準備
(1)根據工程結構、墻面保溫情況,結合庫房形狀、尺寸,做好地坪深化設計和施工方案,明確構造和做法,熟悉新材料性能和施工要點。
(2)項目技術負責人根據設計圖紙對施工人員進行工程交底,明確工程的質量控制點及關鍵工序要求。
(3)做好材料的采購、報驗、貯存工作。
5.2.2 地坪基層施工
(1)大型冷庫為單層結構,其地坪基層需要進行換填塘渣處理。
(2)按設計圖紙要求,檢測土基層達到規范規定的壓實度后,填筑級配比較好的塘渣或碎石層,并夯實,厚度、壓實度均符合要求。
5.2.3 沙包管施工
(1)基層處理、檢查完畢后,進行 500mm厚砂包 φ250mm 混凝土管的施工,混凝土管排放間距按 800mm,管長不宜超過 30m,處于砂中間位置,管周包密實粗砂,砂的含泥量必須嚴格控制,否則施工質量難以保證。
(2)砂層覆蓋壓實并找平,進行標高偏差控制。
(3)φ250mm 混凝土管的作用主要用于自然(或機械)通風防凍。
5.2.4 找平層施工
沙包管施工完成后,進行 100mm 厚 C25混凝土找平層的施工。
5.2.5 保溫層施工
保溫層是庫房地坪施工的關鍵工序,必須保證質量:
(1)在混凝土找平層面刷冷底子油一道,刷涂應均勻,不漏底,不堆積。
(2)粘鋪 4mm 厚 SBS 隔氣層一道,采用冷粘法施工,卷材搭接長度大于 10mm。
(3)鋪貼卷材時應控制膠粘劑刷涂與卷材鋪貼的間隔時間,排除卷材下面的空氣,并輥壓粘結牢固,不得有空鼓。
(4)鋪貼卷材應平整,順直,搭接尺寸正確,不得有扭曲,皺折。
(5)接縫口應用密封材料封嚴,其寬度不應小于 10mm。
(6)250mm 厚聚苯乙烯泡沫擠塑板施工:卷材與聚苯乙烯泡沫擠塑板、聚苯乙烯泡沫擠塑板之間連接均采用膠粘劑,不得有破損、踩塌,與墻腳、柱腳節點處理到位,接縫處用專用膨脹橡膠填充。保溫層擠塑式聚苯乙烯保溫板,密度≥ 38kg/m3。保溫板在現場拼裝,板與板之間須拼接緊密。
(7)聚苯乙烯泡沫擠塑板施工完成驗收后,15mm 厚 1:3 水泥砂漿進行找平。
(8)水泥砂漿達到 100% 強度,干燥后面刷冷底子油一道(達到質量標準同前)。
(9)4mm 厚 SBS 防水卷材一道,此防水層施工必須重視,其防水效果是雙向的,一要防止地下水氣侵入庫房?jī)?nèi),同時也防止庫內冷氣凝結水侵入保溫層及基層。防水卷材施工前對砂漿找平層進行清掃達到無灰塵污漬,防水整體性效果得到保證。
5.2.6 地坪面層施工
(1)120mm 厚 C25 細石混凝土(內配φ12@150 雙面雙向鋼筋網),第一層鋼筋綁扎完畢后,馬上進行各類線管的預埋鋪設工作,結束后在進行第二層的鋼筋綁扎工作。鋼筋綁扎時,必須逐點綁扎牢固,保證鋼筋不位移,雙向受力鋼筋不得跳扣綁扎。底層鋼筋應用墊塊來控制其底部的保護層厚度,第二層鋼筋綁扎完成后,為保證上下層鋼筋的間距,在上下層鋼筋之間用馬凳做支撐,馬凳用鋼筋制作,間距不大于 1.8m。
(2)細石混凝土澆筑:在庫房四周墻體上彈好一米控制標高墨線,混凝土澆筑時應一次完成,混凝土澆筑時用平板振搗器對混凝土進行振搗,并對地面原漿找平。
(3)面層混凝土施工:混凝土施工與普通混凝土施工無區別,但應注意的是因?yàn)楸匕鍙?qiáng)度低車輛無法行走施工時應采用泵送混凝土,并對保溫板進行保護防止重、銳物體對保溫板造成損傷形成冷量流失,影響制冷效果。
(4)混凝土澆筑完畢后要進行多次搓平,保證混凝土表面不產生裂紋,具體方法是振搗完成后先用長刮桿刮平,待表面收漿后,用木抹刀搓平表面,并覆蓋塑料布(或草簾)以防表面出現裂縫,在終凝前掀開塑料布再進行搓平,要求搓壓三遍,最后一遍抹壓要掌握好時間,以終凝前為準,終凝時間可用手壓法把握,混凝土搓平完畢后立即用塑料布覆蓋養護,澆水養護時間為 21d。
(5)新型環保環氧耐磨地坪(專業廠家施工):混凝土面層養護到強度后,選用新型環保環氧耐磨油漆滾涂?jī)杀椋谝槐槭┕饺肽湍ナ⑸?,第二遍按正常滾涂,滾涂力求均勻,避免色差,為保證工程質量,該工種由材料供應專業廠家承擔施工任務。
