耐磨層厚度和莫氏硬度的測(cè)量及評(píng)定取樣時(shí),每一個(gè)檢驗(yàn)批應(yīng)隨機(jī)在三個(gè)表面無(wú)明顯破損和磨損的位置,各鉆取芯樣一個(gè);芯樣直徑宜為 50mm~110mm。

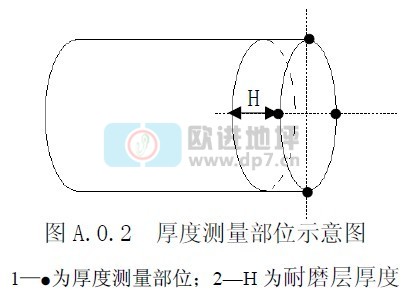

測(cè)量耐磨層厚度時(shí),應(yīng)將芯樣放置在溫度(20~25)℃、濕度(45~55)%的環(huán)境中干燥;芯樣干燥后,隨機(jī)抽取兩條互相垂直的直徑,從芯樣外側(cè)測(cè)量這兩直徑與圓周四個(gè)交點(diǎn)處的部位的 H(圖 A.0.2),以 4 個(gè)測(cè)量值的算術(shù)平均值表示該芯樣的耐磨層厚度,測(cè)量和計(jì)算均精確到 0.1mm。
測(cè)量耐磨層莫氏硬度時(shí),應(yīng)將三個(gè)芯樣面耐磨層朝上,放置在固定的墊板上,用手均勻用力將標(biāo)準(zhǔn)礦物的一個(gè)銳角劃過(guò)芯樣的耐磨層。目測(cè)芯樣耐磨層的劃痕,以產(chǎn)生明顯劃痕的硬度標(biāo)準(zhǔn)礦物的最小級(jí)數(shù)作為該芯樣耐磨層的莫氏硬度。耐磨硬化地坪施工廠(chǎng)家——?dú)W進(jìn)建材。
耐磨層厚度及莫氏硬度的合格評(píng)定應(yīng)符合下列要求:同一個(gè)檢驗(yàn)批的三個(gè)芯樣的耐磨層厚度最小值不小于設(shè)計(jì)值的 80%,且平均值不小于設(shè)計(jì)值時(shí),應(yīng)判定該檢驗(yàn)批耐磨層厚度合格。
同一個(gè)檢驗(yàn)批的三個(gè)芯樣的耐磨層莫氏硬度均符合設(shè)計(jì)要求時(shí),應(yīng)判定該檢驗(yàn)批耐磨層莫氏硬度合格。
