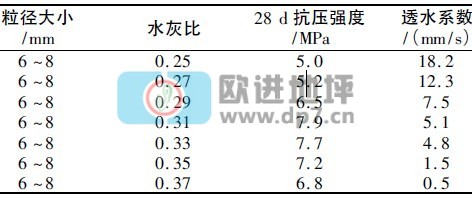

Table 2 The influence of different water-cement ratio to compression strength and permeable coefficient
從圖1 可以看出，高透水混凝土的抗壓強(qiáng)度隨著水灰比的增大而增大，而到一定值時(shí)( 6 ～ 8 粒級(jí)為0. 31) ，強(qiáng)度開始降低。當(dāng)水灰比較小時(shí)，水泥漿較少，而不能完全包裹在骨料的表面，甚至有的部位出現(xiàn)散粒體狀況，水灰比為0. 25 時(shí)，通過抗壓試驗(yàn)后的現(xiàn)象表明，大多數(shù)顆粒都處于散粒狀態(tài)。因此，強(qiáng)度較低時(shí)，若水灰比再小，拆模后，試塊不能成型。當(dāng)水灰比達(dá)到0. 31 時(shí)，透水混凝土的強(qiáng)度達(dá)到最大值，此時(shí)，水泥漿包裹在骨料顆粒的表面，新拌的透水混凝土處于凝團(tuán)狀態(tài)，沒有水泥漿液流動(dòng)，處于比較理想的狀態(tài)。當(dāng)水灰比高于0. 31 時(shí)，透水混凝土的抗壓強(qiáng)度開始下降。當(dāng)水灰比大到一定程度時(shí)，水泥漿液開始出現(xiàn)流動(dòng)，當(dāng)成型時(shí)，即使不采用振搗，水泥漿液也會(huì)在自重的作用下，流動(dòng)到試件的底部，使得底部強(qiáng)度較大，而上部骨料粘結(jié)性能較差，導(dǎo)致強(qiáng)度下降，如圖2 所示。

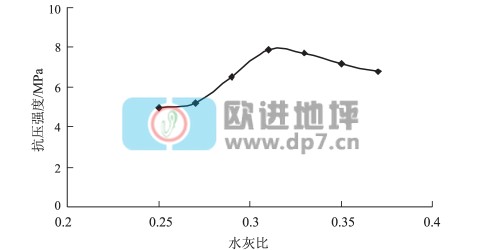

圖1 水灰比對(duì)抗壓強(qiáng)度的影響曲線
Fig． 1 The influence curve of water-cement ratio to compressive strength

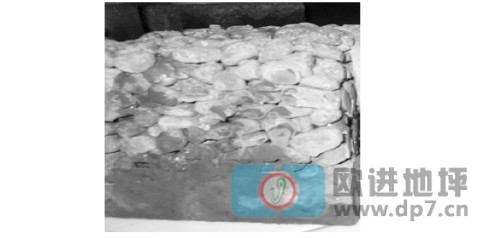

圖2 水泥漿液下沉底部示意
Fig． 2 The picture of slurry sinking in the bottom
透水性能隨著水灰比的增大而降低，從透水系數(shù)曲線圖3 可以明顯看出: 水灰比較小時(shí)，透水系數(shù)比較大，這是由于顆粒比較松散，顆粒間的粘結(jié)性也比較差，孔隙率比較大的緣故。隨著水灰比的增大，顆粒間的粘結(jié)較好，孔隙率也降低。當(dāng)水灰比過大時(shí)，水泥漿都集中在試件底部，底部的孔隙率很小，甚至接近普通混凝土，所以其透水系數(shù)很小。由圖4 可以看出，兩種水灰比下，高透水混凝土的表面孔隙率明顯不一樣，從而其透水性能也相差較大。

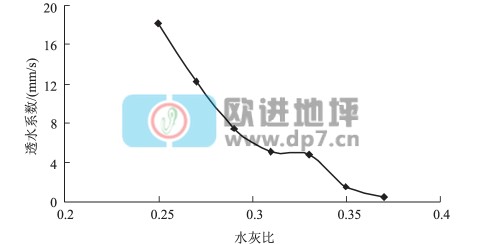

圖3 水灰比對(duì)透水系數(shù)的影響曲線
Fig． 3 The influence curve of water-cement ratio to permeable coefficient

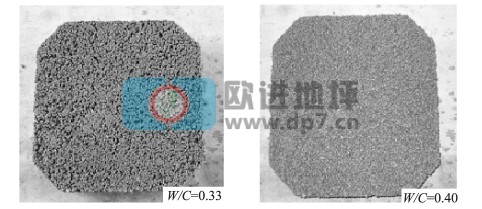

圖4 同粒徑不同水灰比下的透水混凝土
Fig． 4 Picture of different water cement ratio with particle size of permeable concrete
4 結(jié)語
1) 高透水混凝土的配合比對(duì)其強(qiáng)度和透水性能影響較大，尤其是水灰比的選定，要結(jié)合不同骨料的粒徑，通過試配，達(dá)到理想的效果。
2) 確定高透水混凝土水灰比的原則是要確保水泥漿液包裹在骨料表面，而又不產(chǎn)生漿液流動(dòng)，用肉眼觀察骨料表面漿液晶瑩剔透、粘結(jié)性好，用手輕握骨料聚團(tuán)狀而手面沒有稀漿析出。(王從鋒，劉德富 ( 三峽大學(xué)水利與環(huán)境學(xué)院，湖北宜昌443002))
