邱寶良
中冶建工集團(tuán)有限公司
摘要:社會的發(fā)展和進(jìn)步使得建筑對于地坪的要求越來越高,傳統(tǒng)的水泥地坪或水磨石地坪等施工方式逐漸難以滿足現(xiàn)代化生產(chǎn)和生活的需求,因此,耐磨地坪得到了普及和應(yīng)用。結(jié)合耐磨地坪的施工技術(shù),對耐磨地坪的開裂問題進(jìn)行了分析,從原因、預(yù)防和治理方面,對其進(jìn)行了闡述和解決。
關(guān)鍵詞:耐磨地坪 開裂問題 解析
前言:在科學(xué)技術(shù)不斷發(fā)展的推動下,新的技術(shù)和設(shè)備得到了廣泛的普及和應(yīng)用,對于建筑地坪的質(zhì)量也提出了更高的要求。在一些重摩擦、易損傷、高沖擊力的場地,如重型貨車和叉車輾輪頻繁,對于地坪耐磨性能和防塵性能要求較高的機(jī)床車間,倉庫、碼頭、停車場等,都需要切實(shí)保證地坪的耐磨性能。因此,耐磨地坪在建筑領(lǐng)域得到了廣泛的應(yīng)用。
1.定義
耐磨地坪是一種新型的地坪施工方式,與以往的水泥地坪和水磨石地坪相比,耐磨地坪選用硬質(zhì)石英砂或者金剛砂為骨料、特種凝膠材料,加入適量的改性助劑、色料等原料,通過合理級配、研磨混合制作而成。其施工方式在于與現(xiàn)澆混凝土拌合后,敷設(shè)與混凝土結(jié)構(gòu)的表層,從而提高混凝土的耐磨、抗沖擊、耐油污等性能。在經(jīng)過磨光機(jī)對表面進(jìn)行加工后,可以形成一層相對致密且強(qiáng)度較高的耐磨損面層,是當(dāng)前理想的混凝土表面硬化材料。
2.特點(diǎn)
耐磨地坪具有抗重壓、耐磨損、不起塵、耐油污、防滲漏等特點(diǎn),因此也便于進(jìn)行清潔。雖然在加入混凝土施工后,會導(dǎo)致施工工期有一定延長,但是整體來說,使用效果更佳。
3.分類
耐磨地坪根據(jù)原料的不同,可以分為金屬型和非金屬型。金屬型耐磨地坪主要是由一定粒徑的骨料、高強(qiáng)水泥、特殊添加劑以及聚合物和顏料構(gòu)成,采用干式播撒法在初凝階段的混凝土表面進(jìn)行均勻撒布,通過相應(yīng)工具,就可以完成耐磨面層的施工。優(yōu)點(diǎn)在于與混凝土具有良好的結(jié)合性,表面致密、耐磨性高,但是不適用于潮濕環(huán)境,在倉庫、車間等建筑中廣泛應(yīng)用。非金屬型耐磨地坪與金屬型耐磨地坪的基本結(jié)構(gòu)相同,只在添加劑方面有所差異,一般應(yīng)用于超市、人行道、停車場等,即使長期處于潮濕環(huán)境中,其性能也不會受到影響。
二.耐磨地坪的開裂問題
耐磨地坪在使用過程中,受各種因素的影響,可能出現(xiàn)表面開裂的現(xiàn)象,影響地坪的整體性和強(qiáng)度。因此,針對耐磨地坪的開裂問題,需要進(jìn)行全面而細(xì)致的分析,并采取相應(yīng)的措施進(jìn)行處理。
1.施工工藝
要對耐磨地坪的開裂問題進(jìn)行研究,首先必須明確其施工工藝,從流程方面對可能造成開裂的原因進(jìn)行全面分析。耐磨地坪的施工工藝如下:

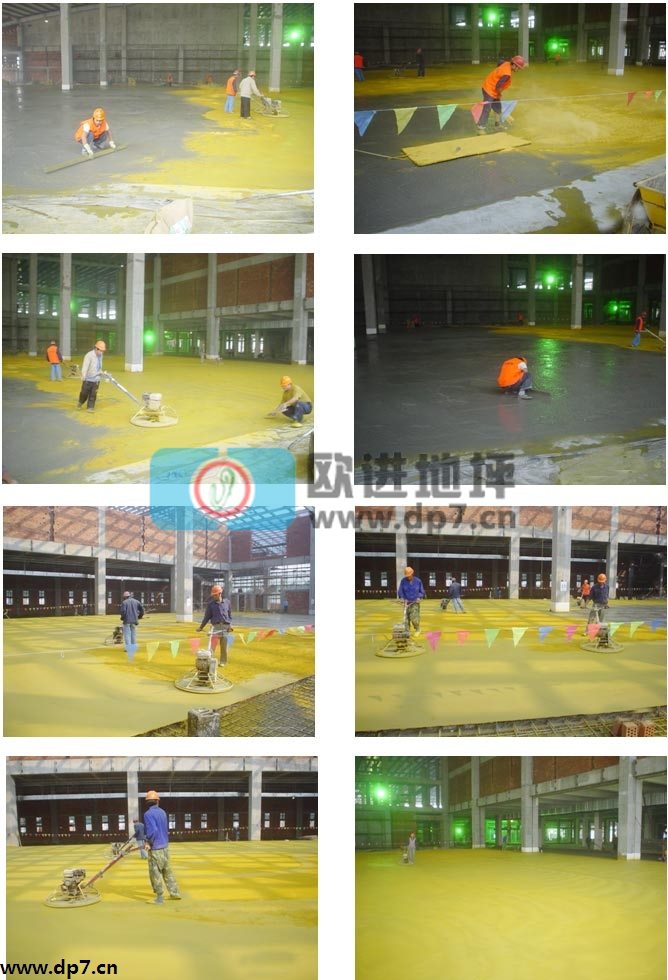

①在混凝土進(jìn)入初凝階段時(shí),在其表面均勻鋪撒骨料,在保證總量的情況下,分兩次進(jìn)行撒料,切實(shí)保證耐磨面層的厚度符合設(shè)計(jì)要求;
②第一次鋪撒骨料總量的70%左右,使用磨光圓盤對骨料進(jìn)行壓實(shí)搓毛;
③第二次鋪撒骨料總量的30%左右,使用抹光圓盤進(jìn)行壓實(shí)搓毛;
④在混凝土完成初凝后,使用壓光機(jī),對表面進(jìn)行處理,確保其光滑平整;
⑤對耐磨表層的平整度進(jìn)行細(xì)致檢查,對低洼區(qū)進(jìn)行及時(shí)補(bǔ)料,對凸出區(qū)進(jìn)行適當(dāng)削減,切實(shí)保證地坪的平整;
⑥在表層均勻涂布地面養(yǎng)護(hù)劑。
2.開裂產(chǎn)生原因
耐磨地坪開裂的原因,主要包括幾個(gè)方面:
①混凝土結(jié)構(gòu)自身強(qiáng)度不足,在壓力作用下出現(xiàn)坍落度過大的情況,從而帶動耐磨表層開裂;
②在對地坪進(jìn)行分格時(shí),間距過大,或者根本沒有進(jìn)行分格;
③混凝土的配置比影響了混凝土的質(zhì)量和強(qiáng)度;
④在對混凝土進(jìn)行振搗的過程中,缺乏管理,導(dǎo)致振搗不密實(shí);
⑤沒有按照設(shè)計(jì)要求或相應(yīng)的標(biāo)準(zhǔn),對耐磨表層進(jìn)行充分地搓毛和抹光;
⑥沒有及時(shí)進(jìn)行養(yǎng)護(hù)。
3.預(yù)防措施
針對以上導(dǎo)致耐磨地坪產(chǎn)生開裂問題的原因,可以采取相應(yīng)的針對性措施,切實(shí)做好預(yù)防工作,從而有效避免開裂問題的發(fā)生。
①對于一般的商品混凝土而言,需要將坍落度控制在110-130mm 以內(nèi),按照相應(yīng)的標(biāo)準(zhǔn)和混凝土的配置要求,對水灰比進(jìn)行嚴(yán)格控制;
②在對地坪進(jìn)行分格時(shí),要結(jié)合實(shí)際需求,對分格面積進(jìn)行適當(dāng)調(diào)整,但是需要注意,分格的最大面積不能超過40m2;
③在配置混凝土的過程中,不僅需要對配合比進(jìn)行控制,還需要選擇級配良好的砂石等,確保材料的質(zhì)量;
④混凝土澆筑過程中,在條件允許的情況下,要選擇較重的鋼輥以及插入式振動棒,對混凝土進(jìn)行反復(fù)多次的振搗,切實(shí)保證振搗的密實(shí)性;
⑤在初凝后,要使用磨光機(jī)對地面進(jìn)行全面細(xì)致的搓毛、抹光和找平,切實(shí)保證耐磨表層的施工質(zhì)量。對于機(jī)械設(shè)備無法施工的邊角位置,要采用人工壓實(shí)和抹光;
⑥在耐磨地坪施工結(jié)束后,靜置12h,然后必須立即涂抹相應(yīng)的養(yǎng)護(hù)劑進(jìn)行養(yǎng)護(hù)。
4.治理措施
針對已經(jīng)發(fā)生的開裂問題,可以采取以下措施進(jìn)行治理:
(1)對應(yīng)力進(jìn)行釋放
如果對開裂原因進(jìn)行分析后,是由于沉降不均勻的問題導(dǎo)致應(yīng)力無法及時(shí)釋放而造成的開裂,需要將混凝土中的應(yīng)用進(jìn)行完全釋放,之后才能進(jìn)行裂縫的處理,以免出現(xiàn)反復(fù)開裂的現(xiàn)象。應(yīng)力的釋放可以采用重新切割地坪的方式進(jìn)行,由未開裂地坪逐步向著高密度開裂部位進(jìn)行,以防止混凝土的裂縫的生長和擴(kuò)大。
(2)對基層進(jìn)行清理
通過相應(yīng)的工具和手段,對開裂部位的基層進(jìn)行清理,在不損傷底板的情況下,排除開裂部位的灰塵、雜物等,為后續(xù)施工提供便利。
(3)注漿密實(shí)
注漿是對開裂問題進(jìn)行處理的最終環(huán)節(jié),也是最為關(guān)鍵的環(huán)節(jié)。首先,必須對注漿位置進(jìn)行確定,結(jié)合裂縫的實(shí)際情況,選擇恰當(dāng)?shù)淖{點(diǎn),使用沖擊錘打出注漿孔,并對粉塵進(jìn)行清理。其次,要使用氣泵將水壓入混凝土開裂部位,對其進(jìn)行濕潤,以提高其與漿液的結(jié)合度;然后,將水與相應(yīng)的膠進(jìn)行混合后,注入裂縫中;最后,利用手動攪拌器,對水泥進(jìn)行配置,使用氣泵將經(jīng)過濾網(wǎng)過濾的水泥漿均勻壓入預(yù)先埋設(shè)的PVC 管中,直至裂縫中溢滿水泥漿。注漿完成后,要確保24h 之內(nèi)地坪沒有重物堆放,也不能上人。之后,使用相應(yīng)的壓光機(jī)對裂縫表面進(jìn)行處理,保持地坪整體的平整和美觀。
三.工程實(shí)例
以某寫字樓的地下停車場為例進(jìn)行分析。該停車場位于地下三層,使用非金屬型大面積耐磨地坪,在投入使用后一直表現(xiàn)良好。但是由于去年受到暴雨的影響,使得地坪出現(xiàn)局部隆起、開裂的現(xiàn)象,影響了停車場的正常使用。
經(jīng)過相應(yīng)地分析,開裂原因一方面是由于施工不當(dāng),耐磨表層與混凝土層存在脫離現(xiàn)象,出現(xiàn)了不同程度的空隙;另一方面,排水不暢,使得大量的地下水在暴雨的影響下從底板滲入,在面層與底板之間聚集,壓力不斷增加,使得面層隆起、開裂。針對這種情況,采用了注漿的方法對開裂部位進(jìn)行處理,使用強(qiáng)度為C35 的混凝土,切實(shí)保證其與原有結(jié)構(gòu)的緊密結(jié)合。同時(shí),在裂縫較大的部位重新鋪設(shè)了耐磨骨料,保證地坪的整體質(zhì)量和耐磨性。經(jīng)過這樣的處理,消除了裂縫,避免了滲水對于停車場的影響,保證了其功能的正常發(fā)揮。
結(jié)語:總之,耐磨地坪的開裂問題會嚴(yán)重影響地坪的質(zhì)量和使用壽命,需要相關(guān)人員加強(qiáng)管理,采取相應(yīng)的措施對裂縫進(jìn)行預(yù)防和處理,切實(shí)保證地坪的正常使用。
參考文獻(xiàn):[1]劉冰.耐磨地坪的施工要點(diǎn)[J].山西建筑,2009,35(3):181-182.
[2]劉巖,朱海江.耐磨地坪施工技術(shù)探討[J].中國新技術(shù)新產(chǎn)品,2011,(16):64.
[3]何治兵.大面積承重耐磨地面施工技術(shù)分析[J].城市建設(shè),2012,(35):241-247.
[4] 王冬曉, 韋欣欣. 某地下車庫地坪開裂事故分析及處理[J]. 低溫建筑技術(shù),2012,34(3):127-129.
[5]郭亞娟.混凝土耐磨地坪施工質(zhì)量控制[J].陜西建筑,2012,(10):44-47.
