室內(nèi)舊水泥地面起砂怎么辦

歐進地坪滲透劑優(yōu)點與缺點：
優(yōu)點：使用方便，具有較強的硬度、耐磨性、抗沖擊力、耐腐蝕性及超強的滲透力、無污染、無刺激性味、顏色鮮艷均勻且永不褪色不起皮等，保持地面不起砂、不起灰。
缺點：由于該產(chǎn)品直接滲透到地下表層，只能增加原有地面強度，不能改變原有地面的平整度。
歐進地坪滲透劑功能簡介：歐進水泥地面起砂處理劑使用效果接近環(huán)氧平涂地坪，具備環(huán)氧地坪的全部功能，但沒有環(huán)氧地坪的光澤鮮艷，顏色均勻且永不褪色；價格實惠，由于滲透力極強，使用不會起泡，不會起層和掉殼，如果使用在耐磨地坪表面，大大增強了耐磨地坪的表面硬度和耐磨性能；提高耐磨地面的抗壓強度 ；增強其密度；有效提高地面抗?jié)B性和抵御油脂的性能；而且長期使用不需要打蠟保養(yǎng)，對新舊混凝土地面 均可使用，故稱作“地坪護理專家”。歐進水泥滲透硬化劑還可以密封混凝土中的間隙和氣孔，從而阻止污染物 、油、油脂以及濕氣的滲透；使用壽命長、維護、維修簡單方便。

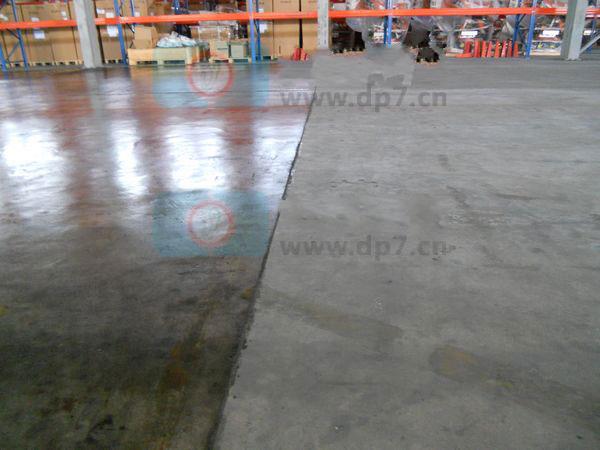

(上圖為歐進地坪滲透劑施工圖片)

水泥砂漿地面施工質(zhì)量通病防治措施

卞杰

摘要：在建筑工業(yè)中，水泥砂漿地面中的空鼓、起砂、裂縫等質(zhì)量通病普遍存在，嚴重影響了其使用效果。本文對水泥砂漿地面質(zhì)量通病的形成原因進行分析，提出了相關(guān)的處理辦法及預(yù)防措施，以避免質(zhì)量通病的出現(xiàn)，提高水泥砂漿地面工程施工質(zhì)量。
關(guān)鍵詞：水泥砂漿地面；質(zhì)量通??；成因；預(yù)防

引言
水泥砂漿地面具有強度高、耐耐磨性好、表面光滑、造價低廉等優(yōu)點而被廣泛的應(yīng)用于家庭、辦公室、室外地坪。但是在施工過程中由于方法不當，常常造成質(zhì)量缺陷，水泥砂漿地面的質(zhì)量通病問題是一個普遍存在的問題，這種質(zhì)量問題雖對結(jié)構(gòu)無大的影響，但影響外形美觀，而且影響使用效果，同時對建筑企業(yè)的形象也帶來了不良的影響。
一、水泥砂漿地面質(zhì)量通病成因分析
1、地面起砂
地表面不光滑，這主要是由于原材料使用不當，使用過期或變質(zhì)水泥或水泥標號過底，降低了水泥地面的強度和耐耐磨性；應(yīng)選用收縮性小、早期強度高的硅酸鹽水泥；砂子粒徑過細，造成孔隙大，砂子含泥量過大，影響了水泥黏結(jié)力，砂子級配不合理等；配合不符合要求砂漿標號過低，地面壓光時間掌握不準，養(yǎng)護方法不正確，早期受凍，成品保護不及時，造成地面強度及耐磨度不夠，引起地面起砂。
2、地面空鼓
地面或踢腳板產(chǎn)生空鼓， 用小錘敲擊有空鼓聲，嚴重時會開裂甚至剝落，影響使用。
2.1基層表面不潔凈，泥灰、白灰砂漿、漿膜等污物成了隔離層，影響面層牢固結(jié)合。
2.2底層未澆水濕潤或澆水不足，鋪刮上去的砂漿中水分很快被吸收掉，大大降低了砂漿強度和粘結(jié)力。
2.3用素水泥漿作結(jié)合層，如果涂刷過早，已風干結(jié)硬后再鋪面層，不但沒有粘結(jié)力，反而成了隔離層；用掃漿法時，干水泥不易撒勻，澆水數(shù)量不當，容易造成干灰層、積水坑，也會導(dǎo)致空鼓。
2.4地面積水，鋪設(shè)的面層在積水部分水灰比增大很多， 影響與底層的粘結(jié)。
2.5踢腳板用石灰砂漿或混合砂漿打底，因與面層的水泥砂漿的強度和收縮值不一致,易造成空鼓。
2.6踢腳板基層平整度偏差大，一次抹灰過厚，干縮率大；水泥砂漿太稀，抹上后下墜，影響與基層的粘結(jié)力。
3、地面裂縫
地面上出現(xiàn)的不規(guī)則裂縫或沿板縫長度方向的裂縫，這主要是由于采用過期變質(zhì)水泥或不同品種、不同標號的水泥混雜使用，致使水泥安全性能較差；水灰比過大，這不僅造成了砂漿分離離析，降低了砂漿強度，水灰比過大，豈不是使砂漿內(nèi)多余水分蒸發(fā)而引起體積收縮，產(chǎn)生裂縫；各種水泥收縮量大，砂子粒徑過細或含泥量大，面層養(yǎng)護方法不正確，面層厚薄不均勻，都易在表面產(chǎn)生收縮裂縫；沿板縫長度的裂縫主要是施工灌縫不按規(guī)范操作，板清理不干凈，砼標號過低，澆注不密實，養(yǎng)護不好，成品保護不好，在地面強度未達到足夠強度時，就在上面走動或者拉重物，使面層造成破壞，地面上荷載不均勻及過量，造成各樓板變形不一樣產(chǎn)生裂縫。另外，表面壓光時間過早，會使砂漿內(nèi)的水分重新蒸發(fā)回到面層上，降低表面強度，壓光時間過遲水泥砂漿已硬化，造成施工難度大，容易破壞已經(jīng)硬結(jié)的表面砂漿結(jié)構(gòu)。
4、地面脫皮
硬化后地面脫皮，其主要原因是基層清理不干凈或施工時基層表面有積水、地面面層早期受凍，都會使水泥砂漿地面脫皮。另外，面層處理不當，壓光時撒干水泥過早，由于水泥砂漿流動性過大，撒水泥只會增加水泥用量，撒的過遲，砂漿已形成塑形狀態(tài)，使面層壓不出泥漿，同時干水泥是否撒的均勻也是重要因素。
二、防治措施
1、材料選用
水泥砂漿面層材料用的水泥易采用硅酸鹽水泥、普通硅酸鹽水泥，其強度等級不應(yīng)小于32.5 級，并嚴禁不同品種、不同標號的水泥；砂子應(yīng)選用中砂或粗砂，切含泥量不大于3%。水泥和砂子使用之前必須進行化驗，合格后方可使用。
2、嚴格控制水灰比，
2.1用水泥砂漿作面層時，稠度不應(yīng)大于35 mm，如果用混凝土作面層，其坍落度不應(yīng)大于30 mm。
2.2水泥砂漿地面的壓光一般為三遍:①應(yīng)隨鋪隨拍實，抹平；②壓光應(yīng)在水泥初凝后進行(以人踩上去有腳印但不下陷為宜)；③壓光要在水泥終凝前完成(以人踩上去腳印不明顯為宜)。
2.3面層壓光22 h 后，可用濕鋸末或草簾子覆蓋，每天灑水2 次，養(yǎng)護不少于7 d。
2.4面層完成后應(yīng)避免過早上人走動或堆放重物，嚴禁在地面上直接攪拌或傾倒砂漿。
2.5水泥宜采用硅酸鹽水泥和普遍硅酸鹽水泥，標號一般不應(yīng)低于225 號，嚴禁使用過期水泥或?qū)⒉煌贩N、標號的水泥混用；砂子應(yīng)用粗砂或中砂，含泥量不大于3％。
2.6小面積起砂且不嚴重時,可用磨石子機或手工將起砂部分水磨，磨至露出堅硬表面。也可把松散的水泥灰和砂子沖洗干凈，鋪刮純水泥漿1～2 mm，然后分三遍壓光。
2.7對嚴重起砂的地面，應(yīng)把面層鏟除后，重新鋪設(shè)水泥砂漿面層。
3、施工技術(shù)
工藝流程：清理基層→彈面層水平線→撒水濕潤基層→刷素水泥膠→鋪設(shè)水泥砂漿，刮尺刮平→木抹子搓平，壓實→鋼抹子壓光（三遍）→養(yǎng)護。
3.1 預(yù)制板安裝前應(yīng)抄測，樓板安裝時要1：2 水泥砂漿鋪平，厚度均勻在15~20mm 之間，板縫均勻控制在30~60mm 之間，灌縫前要清理板縫，用清水沖洗，按規(guī)定埋設(shè)錨固筋，灌縫采用C30 細石砼。
3.2墊層或找平層表面應(yīng)粗糙、潔凈、濕潤，在預(yù)制鋼筋砼板上鋪設(shè)，如表面光滑應(yīng)予鑿毛，抹灰前必須將基層表面的浮灰砼等雜物清理干凈，然后用清水沖刷干凈，沖洗后，將污水合部清除，不得存有積水，抹灰前一天要澆水濕潤，之后根據(jù)墻、柱面高程線，在墻、柱面四周彈出面層水平標高線，并核對電梯、內(nèi)外門框的標高。
3.3水泥砂漿面層厚度不應(yīng)小于20mm，鋪設(shè)時，預(yù)先在門口位置設(shè)置玻璃分格條，鋪設(shè)膠在基層上刷素水泥漿結(jié)合層隨刷隨鋪水泥砂漿（防止干抹），然后將水泥砂漿按操作方法鋪開，水泥砂漿應(yīng)隨鋪隨拍實，并用木抹子由邊向中、由內(nèi)向外搓平、壓實；木抹子應(yīng)用力均勻，后退操作，將砂眼、腳印等消除后，再用靠尺檢查平整度。
3.4掌握好壓光時間：面層壓光用鋼抹子分三遍成活，逐步加大壓力。抹過頭遍，待砂漿稍收水后，即用鋼抹子稍用力壓出漿，然后抹平，待砂漿初凝后第二遍壓光。按照由邊角到大面的順序，填實壓平，使表面平整。第三遍壓光應(yīng)在砂漿終凝前，用鋼抹子將前兩遍留下的抹紋合面壓平。壓密實、壓光滑，要求表面平整光滑。面層壓光應(yīng)水泥終凝前完成，切記在水泥終凝后壓光。而且在壓光時應(yīng)注意先壓抹墻邊四周收水較快的部位，面層壓光后，表面應(yīng)光澤均勻一致、光澤不得有砂眼、抹紋、皺紋。
當砂漿干濕度不適合時，可稍灑水或撒1：1 干水泥砂不易撒干水泥。分格面層，應(yīng)在水泥初凝后進行彈線分格，先用木抹擦出一條約一抹子寬的面層，用鋼抹子壓光，并用分格器壓縫，要求分格平直、深淺一致。2.3.5 養(yǎng)護：面層壓光經(jīng)24 小時后，用鋸沫草袋覆蓋，灑水養(yǎng)護7~10 天，每天灑澆水不少于一次，如室溫大于15 度時，最初3~4天內(nèi)每天澆水不少于2 次。
4、成品保護
要確保地面7~10 天晝夜的養(yǎng)護期，抗壓強度應(yīng)達到5MPa后，方準上人行走；抗壓強度達到設(shè)計要求后，方可正常使用，在地面上不得堆放破壞水泥砂漿地面的物品，確保水泥砂漿地面的質(zhì)量，手推車需要經(jīng)過所鋪地面行走時，必須鋪設(shè)木板，水泥砂漿應(yīng)在常溫下進行，若冬季施工應(yīng)采取保暖防凍措施。
結(jié)束語
盡管水泥砂漿地面容易發(fā)生空鼓、起砂、裂縫等質(zhì)量通病，但只要能正確認識這些通病的起因，做到預(yù)防為主，在施工過程中做好工藝控制，以合理的施工技進行安排管理，就能有效的減少或避免此類質(zhì)量缺陷的發(fā)生，以保證建筑工程水泥砂漿地面質(zhì)量滿足使用要求。
參考文獻
［1］趙紅玉淺談水泥砂漿地面起砂、空鼓原因分析、預(yù)防和處理方法石河子科技2010
［2］李文斌水泥砂漿地面質(zhì)量通病及防治措施建筑工程2012

［3］許強水泥砂漿地面質(zhì)量通病產(chǎn)生的原因、預(yù)防及治理建筑工程2010
