歐進(jìn)彩色地面起灰處理劑產(chǎn)品說(shuō)明：
歐進(jìn)地面起灰處理劑是一種單組份可溶性透明(或彩色)液體，含有金屬硅可溶物質(zhì)，經(jīng)特殊配方加工而成，產(chǎn)品對(duì)水泥混凝土地面、耐磨地坪等有極強(qiáng)的滲透性和硬化性能。
歐進(jìn)地面起灰處理劑產(chǎn)品用途:
歐進(jìn)地面起灰處理劑適用于任何室內(nèi)外需要堅(jiān)硬光亮、中度耐磨水平的新舊混凝土、耐磨地坪的表面，使其防塵，耐磨損和抵御某些化學(xué)物質(zhì)的侵蝕，特別應(yīng)用于舊水泥地坪起塵、輕度起砂的修補(bǔ)處理、預(yù)防水泥地面起砂，適用于所有工廠、倉(cāng)庫(kù)、商場(chǎng)和購(gòu)物中心、停車(chē)場(chǎng)、服務(wù)站、飛機(jī)庫(kù)等。極有效地提高混凝土表面的耐久和耐磨性。

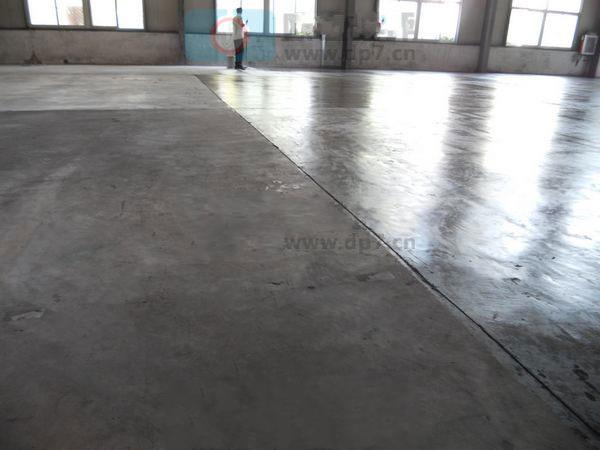

（上圖為歐進(jìn)地坪滲透劑施工現(xiàn)場(chǎng)）

水泥砂漿地面質(zhì)量通病成因和防治措施

摘要：本文就水泥砂漿地面常產(chǎn)生質(zhì)量通病和原因作了分析，提出了具體的施工預(yù)防措施，供大家參考。

　　關(guān)鍵詞：水泥砂漿　造價(jià)　預(yù)防措施　施工技術(shù)
　　
　　0　引言
　　
　　在新建、改建和維修工程中，需做大量的水泥砂漿地面，這使地面工程的抹灰量大幅度增加。通過(guò)幾年的現(xiàn)場(chǎng)工作，發(fā)現(xiàn)辦公樓、住宅樓等工程的地面抹灰，均有不同程度的起砂、空鼓、裂縫甚至表面脫落現(xiàn)象，成為水泥砂漿地面的質(zhì)量通病。為了提高水泥地面的施工質(zhì)量，筆者查閱了有關(guān)資料，在現(xiàn)場(chǎng)與其它工程技術(shù)人員一道研究了這個(gè)問(wèn)題。取得了一定成效。現(xiàn)將產(chǎn)生質(zhì)量通病的原因和做好水泥砂漿地面的方法闡述如下。
　　
　　1　產(chǎn)生質(zhì)量通病和原因
　　
　　1.1　地面起砂　地表面不光滑，這主要是由于原材料使用不當(dāng)，使用過(guò)期或變質(zhì)水泥或水泥標(biāo)號(hào)過(guò)低，降低了水泥地面的強(qiáng)度和耐磨性：應(yīng)選用收縮性小、早期強(qiáng)度高的硅酸鹽水泥；砂子粒徑過(guò)細(xì)，造成孔隙大，砂子含泥量過(guò)大，影響了水泥粘結(jié)力，砂子級(jí)配不合理等；配合比不符合要求，砂漿標(biāo)號(hào)過(guò)低，地面壓光時(shí)間掌握不準(zhǔn)，養(yǎng)護(hù)方法不正確，早期受凍，成品保護(hù)不及時(shí)，造成地面強(qiáng)度及耐磨度不夠，引起地面起砂。
　　
　　1.2　地面空鼓　面層與基層沒(méi)有結(jié)合好，這主要是由于基層表面清理不干凈，基層上的浮漿砼沒(méi)有清理徹底，基層表面沒(méi)有澆水濕潤(rùn)或澆水不足，或基層澆水過(guò)多，地面基層有積水，造成降低砂漿標(biāo)號(hào)，使面層與基層粘結(jié)不好，產(chǎn)生空鼓。
　　
　　1.3　地面裂縫　地面上出現(xiàn)的不規(guī)則裂縫或沿板縫長(zhǎng)度方向的裂縫，這主要是由于采用過(guò)期變質(zhì)水泥或不同品種、不同標(biāo)號(hào)的水泥混雜使用，致使水泥安定性能較差；水灰比過(guò)大，這不僅造成了砂漿分層離析，降低了砂漿強(qiáng)度，水灰比過(guò)大，同時(shí)使砂漿內(nèi)多余水分蒸發(fā)而引起體積收縮，產(chǎn)生裂縫；各種水泥收縮量大，砂子粒徑過(guò)細(xì)或含泥量大，面層養(yǎng)護(hù)方法不正確，面層厚薄不均勻，都易在表面產(chǎn)生收縮裂縫：沿板縫長(zhǎng)度方向的裂縫主要是施工灌縫不按規(guī)范操作，板縫清理不干凈，砼標(biāo)號(hào)過(guò)低澆筑不密實(shí)，養(yǎng)護(hù)不好，品保護(hù)不好，在地面強(qiáng)度未達(dá)到足夠強(qiáng)度時(shí)，就在上面走動(dòng)或拖拉重物，使面層造成破壞；以及地面上荷載不均勻及過(guò)量，造成各樓板變形不一樣產(chǎn)生裂縫。另外，表面壓光時(shí)間過(guò)早或過(guò)遲，壓光時(shí)間過(guò)早，會(huì)使砂漿內(nèi)部的水分重新蒸發(fā)回到面層上，降低了表面強(qiáng)度，壓光時(shí)間過(guò)遲水泥砂漿已硬化，造成施工難度大，且容易破壞已經(jīng)硬結(jié)的表面砂漿結(jié)構(gòu)。
　　
　　1.4　地面脫皮　硬化后地面脫皮，其主要原因是基層清理不干凈或施工時(shí)基層表面有積水，地面面層早期受凍，部會(huì)使水泥砂漿地面脫皮。另外，面層處理不當(dāng)，壓光時(shí)撤干水泥過(guò)早，由于砂漿流動(dòng)性過(guò)大，撒水泥只會(huì)增加水泥用量；撒得過(guò)遲，砂漿已形成塑性狀態(tài)，使面層壓不出泥漿，同時(shí)干水泥撒的是否均勻也是重要因素。
　　
　　2　預(yù)防措施分析
　　
　　針對(duì)以上情況，我在施工中，摸索總結(jié)了一些防治措施及施工技術(shù)：
　　
　　2.1　材料選用　水泥砂漿地面選用好的材料是保證工程質(zhì)量的前提條件，施工中必須認(rèn)真選材。而水泥標(biāo)號(hào)低、受潮、結(jié)塊、安定性不合格，砂子過(guò)細(xì)，含泥量過(guò)大，采用達(dá)不到飲用標(biāo)準(zhǔn)的水拌和，都將導(dǎo)致水泥砂漿質(zhì)量達(dá)不到要求。首先，水泥宜采用強(qiáng)度等級(jí)不低于32.5的新鮮水泥，進(jìn)場(chǎng)水泥使用前必須抽檢合格后方可使用，同時(shí)須有出廠合格證或試驗(yàn)報(bào)告單。如果進(jìn)場(chǎng)水泥的存放期超過(guò)3個(gè)月，應(yīng)重新檢驗(yàn)，重定強(qiáng)度等級(jí)。其次，砂子宜采用中砂，含泥量不大于3％。第三，拌和所用水必須采用能達(dá)到飲用水標(biāo)準(zhǔn)的水，嚴(yán)禁使用生活污水。
　　
　　2.2　水泥砂漿的配制　水泥砂漿的體積比不宜低于1:2.5，其稠度不大于3.5cm，強(qiáng)度等級(jí)不應(yīng)小于M15。采用機(jī)械攪拌做好計(jì)量，攪拌時(shí)間不小于2分鐘，必須拌和均勻，顏色一致。水灰比要控制在0.5:5左右，以減少因失水收縮而產(chǎn)生的裂縫，保證水泥砂漿的和易性和地面強(qiáng)度。
　　
　　2.3　施工技術(shù)　工藝流程：清理基層－彈面層水平線－灑水濕潤(rùn)基層－刷素水泥漿－鋪設(shè)水泥砂漿，刮尺刮平－木抹子搓平、壓實(shí)－鋼抹子壓光(三遍)－養(yǎng)護(hù)。
　　2.3.1　預(yù)制板安裝前應(yīng)抄測(cè)，樓板安裝時(shí)要用1:2水泥砂漿鋪平，厚度均勻在120mm之間，板縫均勻控制在30～60mm之間，灌縫前要清理板縫，用清水沖洗，按規(guī)定埋設(shè)錨固筋，灌縫采用C30細(xì)石砼。
　　2.3.2　墊層或找平層表面應(yīng)粗糙、潔凈、濕潤(rùn)，在預(yù)制鋼筋砼板上鋪設(shè)，如表面光滑應(yīng)予鑿毛，抹灰前必須將基層表面的浮灰砼等雜物清理干凈，然后用清水沖刷干凈，沖洗后，將污水全部清除，不得存有積水，抹灰前一天要澆水濕潤(rùn)。之后根據(jù)墻、柱面高程線，在墻、柱面四周彈出面層水平標(biāo)高線，并核對(duì)電梯、內(nèi)外門(mén)框的標(biāo)高。
　　2.3.3　水泥砂漿面層厚度不應(yīng)小于20mm，鋪設(shè)時(shí)，預(yù)先在門(mén)口位置設(shè)置玻璃分格條，鋪設(shè)前在基層上刷素水泥漿結(jié)合層，隨刷隨鋪水泥砂漿(防止十抹)，然后將水泥砂漿按操作方法鋪開(kāi)，水泥砂漿應(yīng)隨鋪隨拍實(shí)，并用木抹子由邊向中、由內(nèi)向外搓平、壓實(shí)：木抹子應(yīng)用力均勻，后退操作，將砂眼、腳印等消除后，再用靠尺檢查平整度。
　　2.3.4　掌握適時(shí)壓光，養(yǎng)護(hù)和保護(hù)工作(時(shí)間)。水泥砂漿地面的抹壓工作應(yīng)控制在水泥初凝和終凝之間。正常的抹面工作一般分三次進(jìn)行；第一次應(yīng)在面層鋪設(shè)后進(jìn)行，先用木抹子搓打，使面層材料均勻、緊密，并抹壓平整；第二次應(yīng)在水泥初凝后進(jìn)行，一般以上人時(shí)有輕微的腳印但又不明顯塌陷為宜，主要清除表面氣泡、孔隙，將表面壓實(shí)，壓平整；第三次應(yīng)嚴(yán)格掌握在水泥)終凝之前；一股以上人時(shí)不出現(xiàn)腳印或不明顯的腳印為宜，主要是消除第二次抹壓后留下的抹紋和進(jìn)一步閉塞毛細(xì)孔，使表面壓實(shí)、光滑。由于各種不同品種的水泥，不同的施工季節(jié)，拌合物的稠度不同，其面層壓光時(shí)間也隨之有差異，應(yīng)根據(jù)平時(shí)積累的施工經(jīng)驗(yàn)掌握好適當(dāng)?shù)臅r(shí)間，以取得最佳壓光效果。
　　面層抹壓好，應(yīng)在常溫濕潤(rùn)條件下養(yǎng)護(hù)，養(yǎng)護(hù)要適時(shí)，養(yǎng)護(hù)過(guò)晚、養(yǎng)護(hù)期不足或受凍，水泥砂漿地面強(qiáng)度未達(dá)到60％～70％，工人干活是產(chǎn)生起砂的主要原。一般在一晝夜后進(jìn)行灑水養(yǎng)護(hù)或用草袋、鋸末等，覆蓋后澆水養(yǎng)護(hù)如灑水過(guò)早易起砂；過(guò)晚這易產(chǎn)生裂紋或起砂，養(yǎng)護(hù)時(shí)間常溫下一般不少于7d(礦渣水泥養(yǎng)護(hù)不得少于14d)。冬季應(yīng)閉窗防凍，但仍應(yīng)蓋草袋灑水養(yǎng)護(hù)。在水泥砂漿地面的養(yǎng)護(hù)期間，不準(zhǔn)上人，避免撞擊、磨擦等，絕不允許在其上拌灰，否則，前功盡棄，所以必須加強(qiáng)水泥砂漿地面的養(yǎng)護(hù)和保護(hù)。
　　2.3.5　成品保護(hù)　要確保地面7～10晝夜的養(yǎng)護(hù)期，抗壓強(qiáng)度應(yīng)達(dá)到5Mpa后，方準(zhǔn)上人行走；抗壓強(qiáng)度達(dá)到設(shè)計(jì)要求后，方可正常使用，在地面上不得堆放破壞水泥砂漿地面的物品，確保水泥砂漿地面的質(zhì)量，手推車(chē)需要經(jīng)過(guò)所鋪地面行走時(shí)，必須鋪設(shè)木板，水泥砂漿應(yīng)在常溫下進(jìn)行。若冬季施工時(shí)應(yīng)采取保暖防凍措施。
　　
　　2.4　注意事項(xiàng)
　　2.4.1　首先應(yīng)對(duì)施工人員進(jìn)行業(yè)務(wù)培訓(xùn)，學(xué)習(xí)規(guī)范標(biāo)準(zhǔn)，加強(qiáng)質(zhì)量意識(shí)教育，認(rèn)真做好技術(shù)交底，增強(qiáng)責(zé)任心。
　　2.4.2　在大面積施工前，應(yīng)先做出樣板，經(jīng)各有關(guān)專業(yè)人員檢查合格后，再以樣板為標(biāo)準(zhǔn)，進(jìn)行大面積施工。
　　2.4.3　在施工過(guò)程中，設(shè)專人對(duì)每一道工序，要嚴(yán)格把關(guān)，在進(jìn)入下道工序前，要對(duì)前道工序進(jìn)行認(rèn)真檢查驗(yàn)收，合格后方可下道工序施工。
　　2.4.4　對(duì)施工的地面，設(shè)專人隨時(shí)檢查，對(duì)不合格的，堅(jiān)決返工。
　　
　　3　結(jié)束語(yǔ)
　　
　　以上是水泥地面施工過(guò)程中，常見(jiàn)質(zhì)量問(wèn)題成因及防治辦法，進(jìn)一步加強(qiáng)對(duì)廣大施工人員進(jìn)行“百年大計(jì)，質(zhì)量第一”的思想教育是關(guān)鍵，嚴(yán)格按工藝規(guī)程執(zhí)行，只有做到科學(xué)管理、精心施工、不違反建筑施工的自身規(guī)律，才能使水泥地面常見(jiàn)質(zhì)量通病得以消除。
本文由歐進(jìn)地坪漆編輯整理，轉(zhuǎn)載請(qǐng)注明出處http://le01.cn
